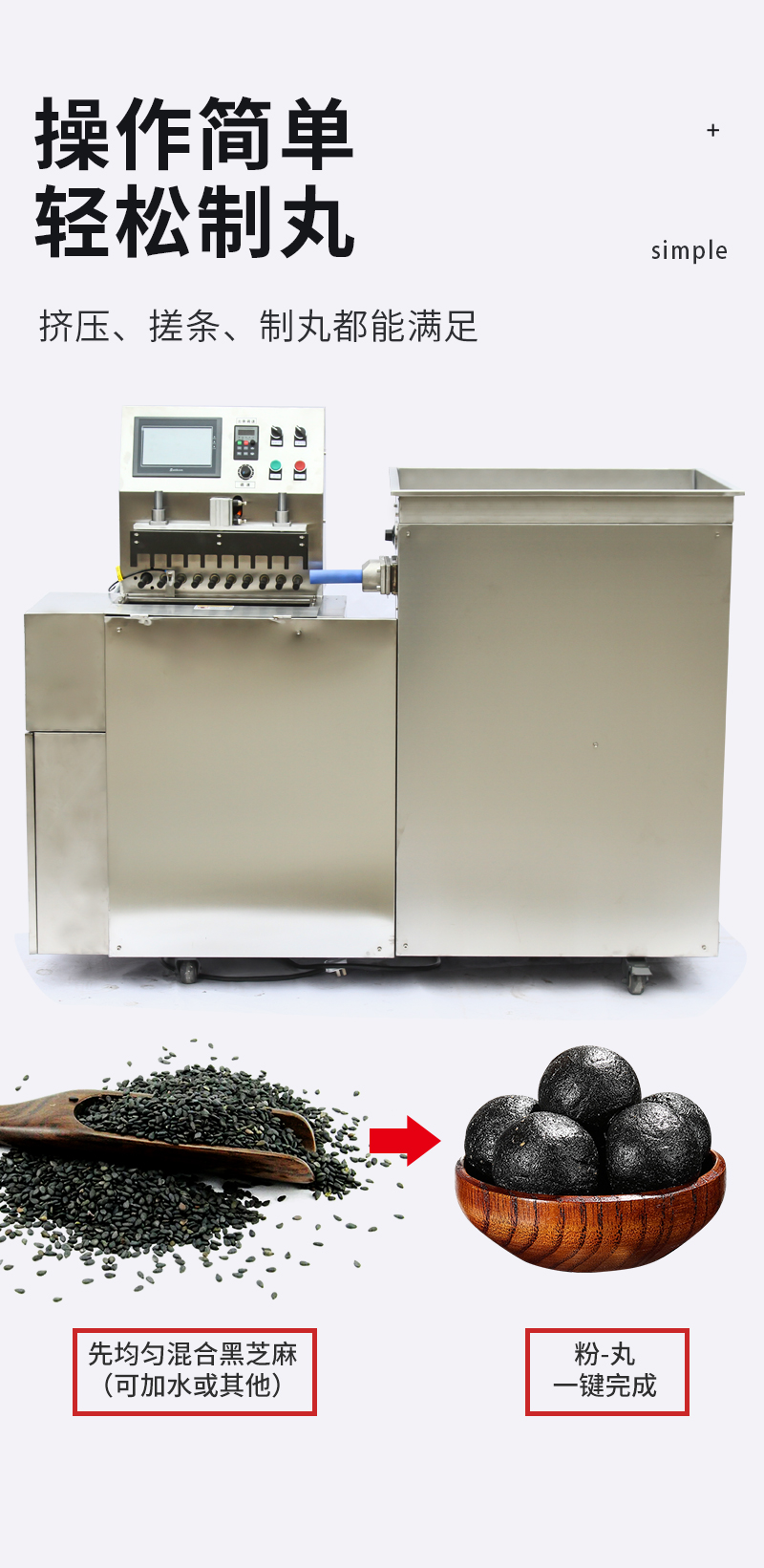

本系列全自動制丸機是中成藥蜜丸生產的旋轉備。本機集光電一機械于一體,實現了蜜丸生產自動化、科學化。本機是:制丸克重差異滿足規范:成品與藥頭自動分流不篩選:接觸藥物的部位和整體封閉的材料為不銹鋼:整體造型美觀、易清潔、易維修、、操作方便。

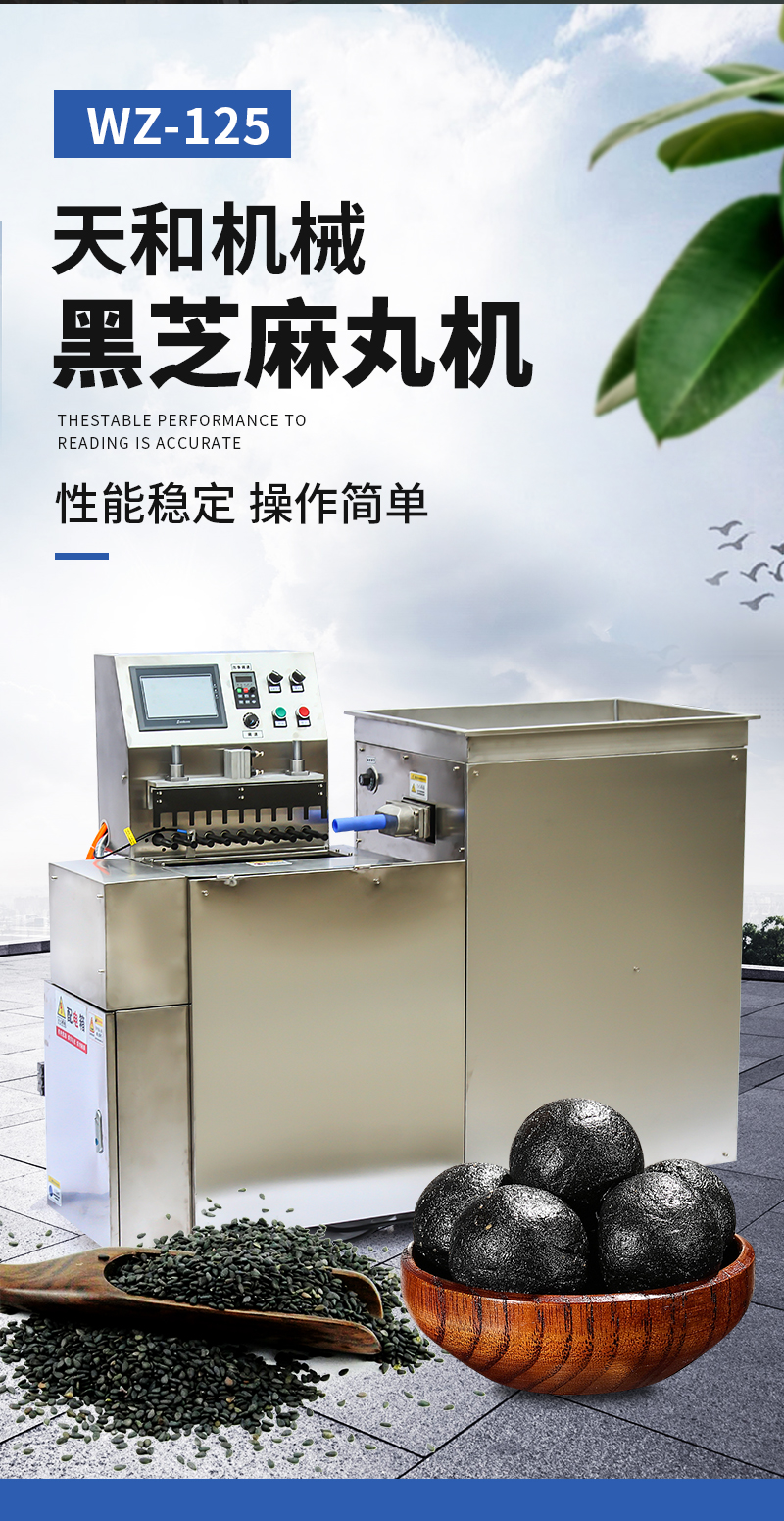

3-6-9-12克三輥蜜丸機 芝麻丸機 蜜丸機

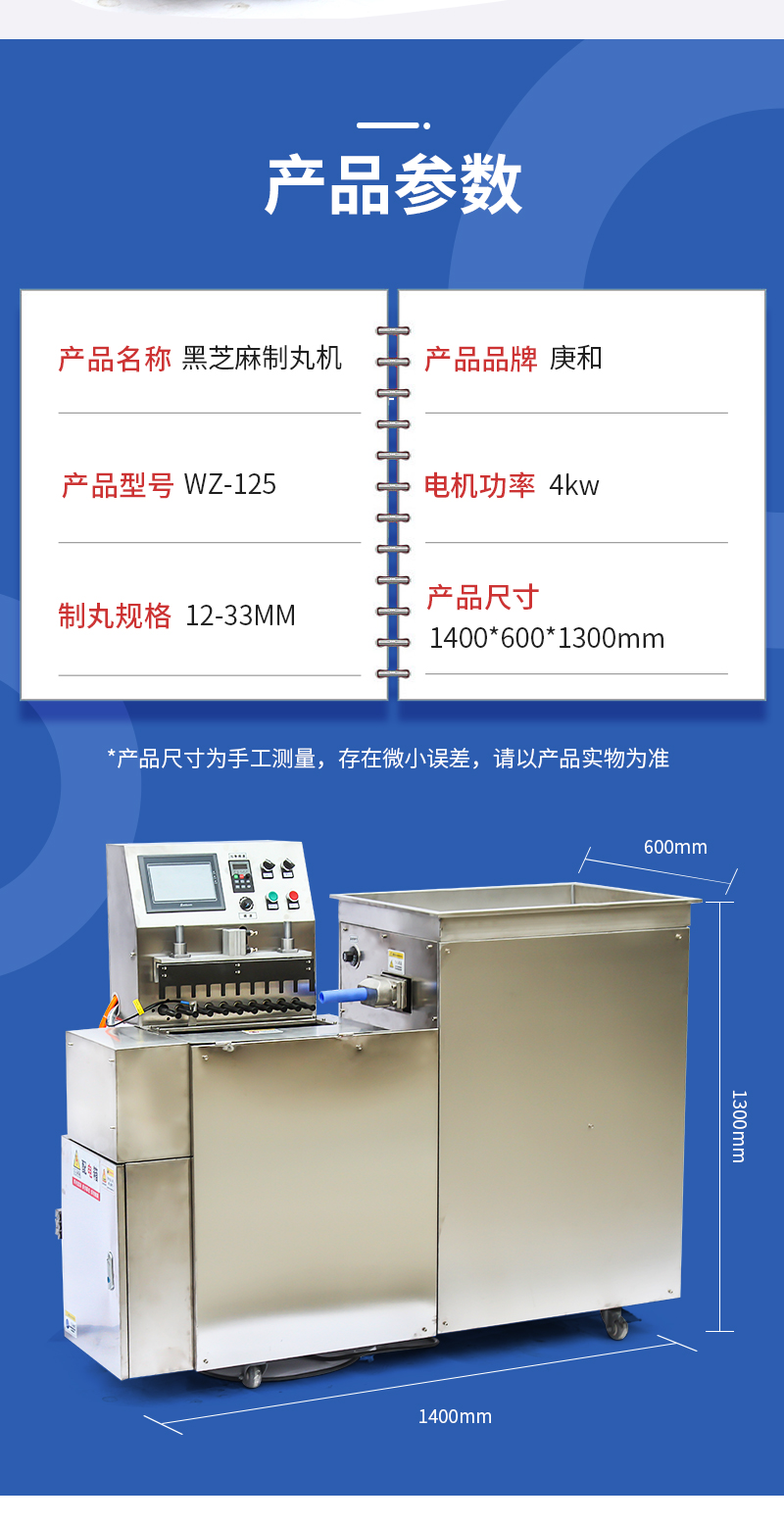

技術參數:
型號 |
功率(KW) |
丸重 |
理論產量 |
外形尺寸 |
重量 |
|
丸數/時 |
公斤/時 |
|||||
WZ-125 |
4 |
3g |
14000-15000 |
42-45 |
1400*600*1300 |
350 |
6g |
10000-11000 |
60-66 |
||||
9g |
9000-10000 |
80-90 |
產品結構概述:
本系列自動蜜丸機由擠條、傳條、搓丸和光電執行器及分部傳動等幾個主要部分組成。
從合坨機取來的中成藥蜜坨,由本機的螺旋推進器擠出藥條。供搓丸部分用。
本機的臥式螺旋推進器為不銹鋼所制,推進器由箱體、不等矩螺旋、一對攪拌葉片和齒輪箱及出條嘴等組成。調速電動機,經傳動鏈驅動螺旋和攪拌葉轉動,從料口投入的藥坨經攪拌后,傳到螺旋并沿螺旋面向前推進,從出條嘴里連續擠出藥條。擠制3、6、9克藥條的流速相同,改變流量和壓力,所以本機采用調速電機平滑地改變推進器螺旋的轉速,實現。
擠出的藥條由傳條部向搓丸部輸送。
傳條采用懸滾式輸送機,根據藥條的特性和工作方式而設計的一種輸送設備,它由一組滾穿過長方形軸承座的孔等距且水平的懸在空間,軸承座兩端固定在機架上,經傳動鏈驅動這組滾轉動,順著藥條前進的方向滾動。懸滾托著藥條行進,懸滾的線速度與藥條的流速相匹配,懸滾套的四氟管表面光滑,使藥條在輸送過程中不變形不粘藥,為搓出的蜜丸克重差異小而奠定了基礎。藥條進入光電管受光區,電氣機械手的不銹鋼刀貼前出條嘴切斷其尾端,順勢將斷條從懸滾上推下來。后續藥條已在懸滾上行進。懸滾連續輸送藥條,以供搓丸部連續工作。

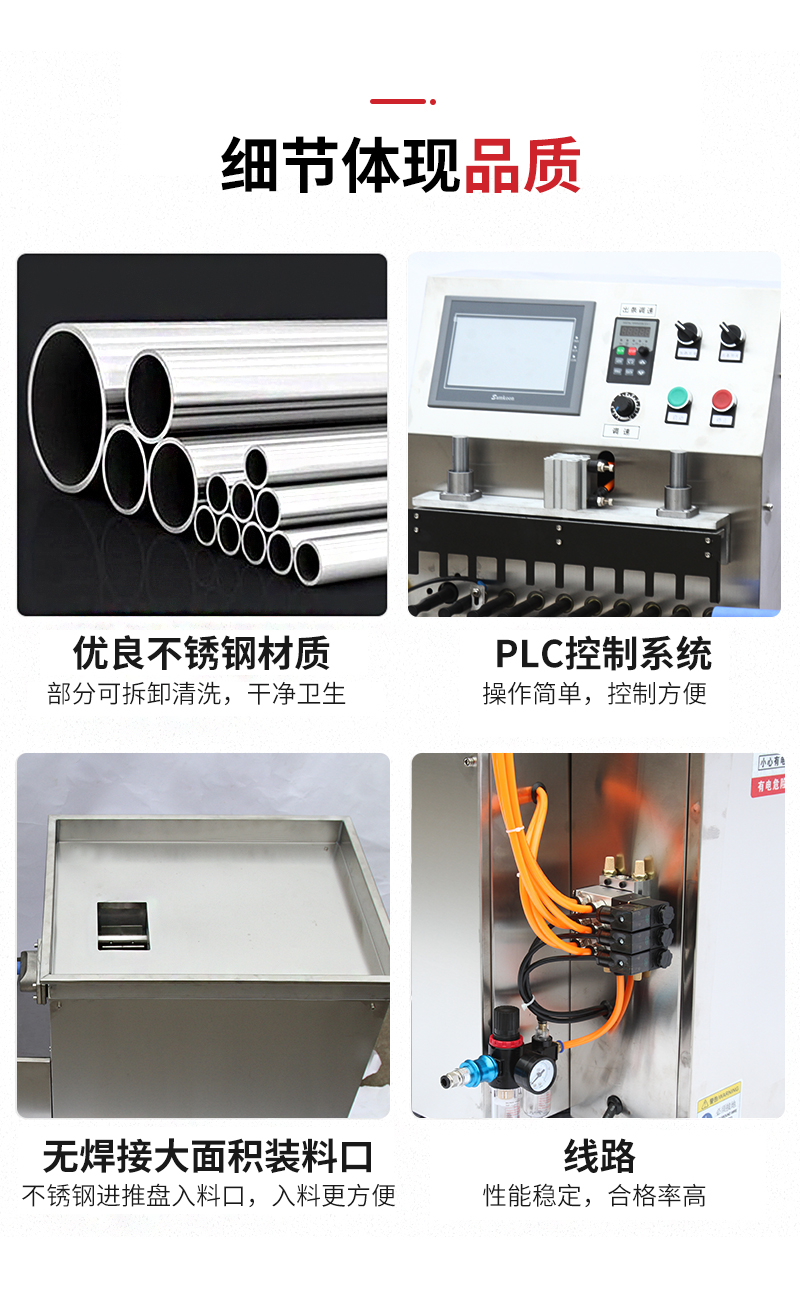

切條的機械手是光電執行器,它由PLC集成電路、電氣控制氣缸、光電管、電磁鐵等組成。當懸滾輸送的藥條進入光信號區時,藥條光射到光電管PN結上,光信號轉化的電信號導通PLC,驅動機械手的不銹鋼刀,沿直行上下軌跡的直線部分向前運動,運動中切斷藥條,順勢將斷條傳給搓丸部分之后沿上弦曲線部分返回,結合子碰到鐵芯的觸頭,離合器從主輪分開,機械手回到停歇位置,致此機械手完成切條送條任務。等待后續藥條光信號的指令,機械手如此間歇工作。

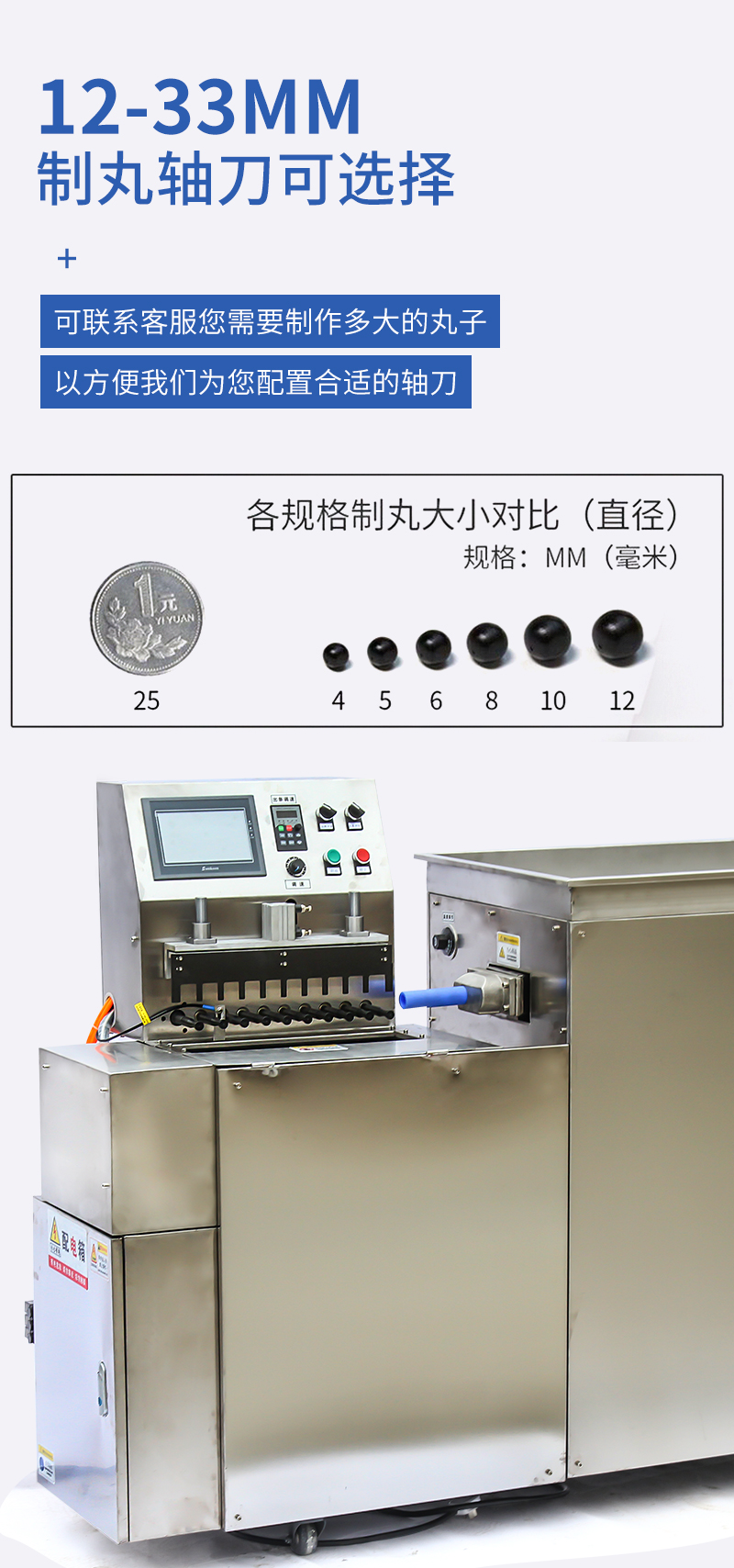

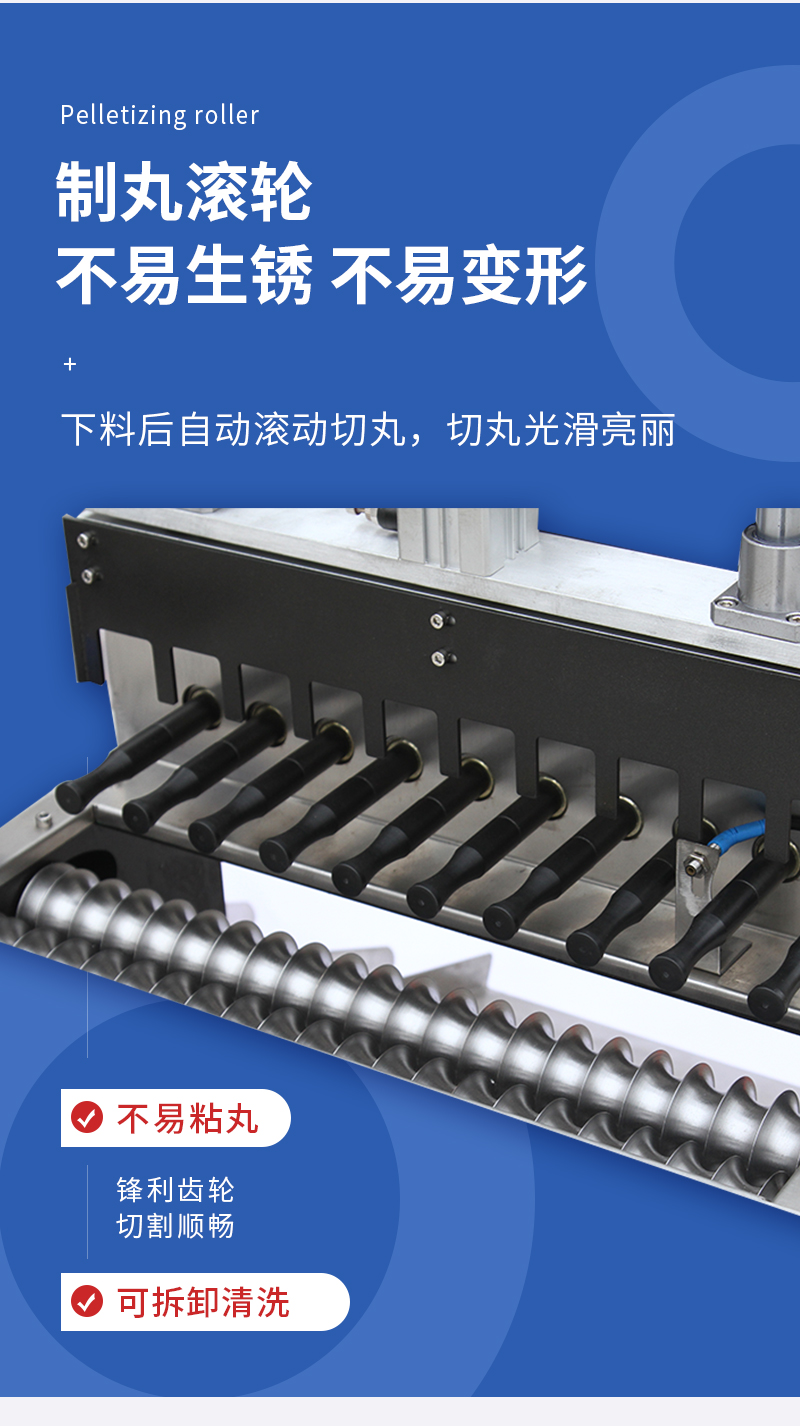

機械手將斷條傳給搓丸部分。搓丸部分的動輥和托輥托住藥條,動輥推著藥條向定輥滾動,動輥與定輥間距逐漸縮小過程中,藥條被逐漸地等分切斷,每段藥條在三輥構成的球腔內與輥相對旋轉,漸漸被搓成圓光亮的藥丸,通過PLC時間控制切搓時間,到時自動打開,藥丸吐出,藥頭流入藥頭盒。搓丸部完成搓丸任務。等待后續藥條延時光信號的指令,再繼續搓丸。當更換3、6、9克輥和出條嘴,自動制丸。
3-6-9-12克三輥蜜丸機 芝麻丸機 山楂丸機3-6-9-12克三輥蜜丸機 芝麻丸機 山楂丸機
